Схема прокладки напорного трубопровода

Напорные трубопроводы являются структурным компонентом систем водоснабжения. Их расположение определяется на основе их конфигурации, местных топографических и геологических условий, а также общих проектных требований. Основные принципы можно резюмировать следующим образом:

По возможности следует выбирать короткий и прямой маршрут. Такой подход не только сокращает длину трубопровода, снижает затраты на строительство и минимизирует потери напора, но также смягчает гидравлический удар и улучшает условия эксплуатации генераторных агрегатов. В связи с этим открытые стальные трубы часто прокладывают по крутым склонам, чтобы сократить расстояние между водозаборной сооружением (если оно имеется) и электростанцией.

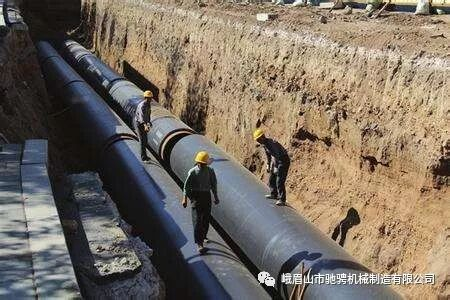

Отдавайте предпочтение благоприятным геологическим условиям. Открытые трубопроводы должны прокладываться на твердых, устойчивых склонах, чтобы предотвратить повреждение трубопровода в результате смещения фундамента. Опорные и анкерные пилоны должны по возможности располагаться на твердой скальной породе, с удалением поверхностного перекрытия для предотвращения вредного смещения. Подземные трубопроводы должны прокладываться в прочных горных породах, что дает следующие преимущества: окружающая порода может выдерживать часть внутреннего давления воды; для земляных работ может потребоваться минимальная поддержка или она не потребуется вовсе, что снижает затраты на строительство и ускоряет его ход; прочные горные породы обычно имеют слаборазвитую трещиноватую воду, что сводит к минимуму риск нестабильности трубопровода из-за внешнего давления.

Сведите к минимуму волнистость и изгибы трубопровода, чтобы избежать обратных уклонов, облегчая дренаж. Верхняя часть любого участка должна находиться ниже линии минимального давления с запасом 2 м. Если ограничения рельефа местности требуют зигзагообразного трассирования для уменьшения объема земляных работ, на изгибах должны быть установлены анкерные блоки, при этом радиус кривизны оси трубы должен быть не менее чем в три раза больше диаметра трубы. Дно открытых стальных труб должно находиться не менее чем на 0,6 м над уровнем земли для облегчения монтажа и технического обслуживания. Для прямых участков трубопровода длиной более 150 м рекомендуется устанавливать промежуточные опоры. Уклон заглубленных труб должен облегчать вывоз грунта и монтаж/техническое обслуживание труб.

Следует избегать участков, подверженных камнепадам или оползням. По возможности открытые трубопроводы следует прокладывать вдоль гребней, избегая долин, где сходятся горные ручьи. Если открытые трубопроводы проходят под камнепадами или потенциально неустойчивыми утесами, эти опасности должны быть устранены заранее.
На верхнем конце открытых трубопроводов должен быть установлен аварийный запорный клапан. Должны быть предусмотрены меры по аварийному дренажу и защите от размыва для обеспечения безопасности оборудования электростанции и обслуживающего персонала в случае аварии трубопровода.
