Основные типы планировок и составные структуры гидроэлектростанций
2017-11-17
Комплекс гидроэлектростанции обычно состоит из следующих семи типов сооружений:

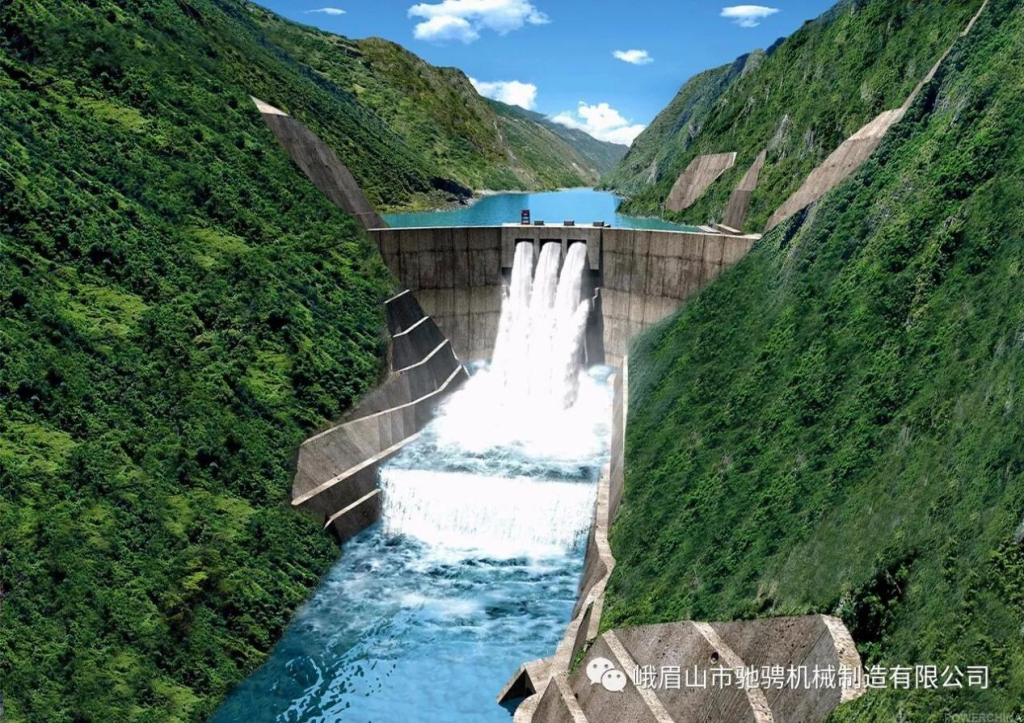

Водоудерживающие сооружения: используются для перекрытия рек, концентрации напора и образования водохранилищ, например плотины и шлюзы.
Водоспускные сооружения: используются для сброса паводковых вод, подачи воды вниз по течению или понижения уровня водохранилища, например водосбросы, водоспускные туннели и донные водосбросы.
Водозаборные сооружения: направляют воду в трубопроводы электростанции в соответствии с эксплуатационными требованиями, включая водозаборы под давлением или без давления.
Водозаборные и водоспускные сооружения для гидроэлектростанций: используются соответственно для подачи воды из водохранилища к турбогенераторным установкам для выработки электроэнергии и для сброса использованной воды вниз по течению в русло реки. В русловых гидроэлектростанциях напорный трубопровод также служит для концентрации перепада высоты и создания напора. К общим сооружениям относятся каналы, туннели и трубопроводы, а также переходные сооружения, такие как акведуки, водопропускные трубы и перевернутые сифоны.
Сооружения регулирования верхнего течения: они стабилизируют колебания расхода и давления (глубины воды), вызванные колебаниями уровня водохранилища в водозаборных или водоспускных сооружениях. Примерами являются уравнительные камеры в напорных трубопроводах и напорные водоприемники в безнапорных трубопроводах. Водозаборное сооружение, водозаборные/водоспускные сооружения и сооружения регулирования верхнего течения в совокупности образуют систему водоснабжения.
Генерационные, подстанционные и распределительные сооружения:
Они включают в себя машинный зал, в котором размещены гидротурбинные генераторные агрегаты вместе с их управляющим и вспомогательным оборудованием, трансформаторный двор для установки трансформаторов и высоковольтную распределительную подстанцию для высоковольтного распределительного оборудования. Часто они группируются вместе и в совокупности называются машинным комплексом.
Прочие сооружения:
Включают в себя такие сооружения, как лодочные проходы, деревянные лотки, рыбоходы, барьеры для осадка и промывочные сооружения.
